SMART TANK MONITORING SYSTEM

DNS-TG-SYSTEM

자기왜곡 기반 스마트 유류탱크 관리 솔루션

정밀한 측정, 실시간 모니터링, 안전한 환경관리까지
유류탱크 관리의 새로운 기준을 제시합니다.

시스템 구성 보기 제품 문의하기

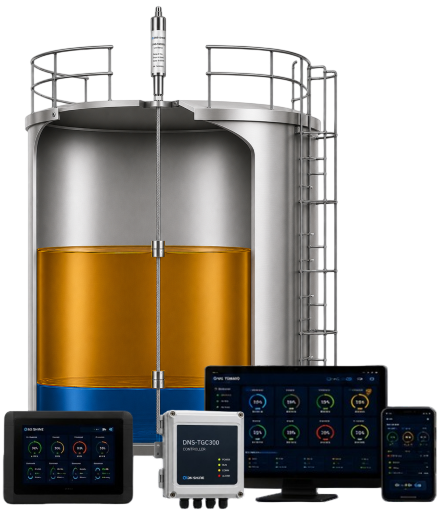

DNS-TG 유류탱크 DNS-TG 모니터링 시스템
TGC300 컨트롤러 TGW207/210 게이트웨이

Product Lineup

제품 라인업

01

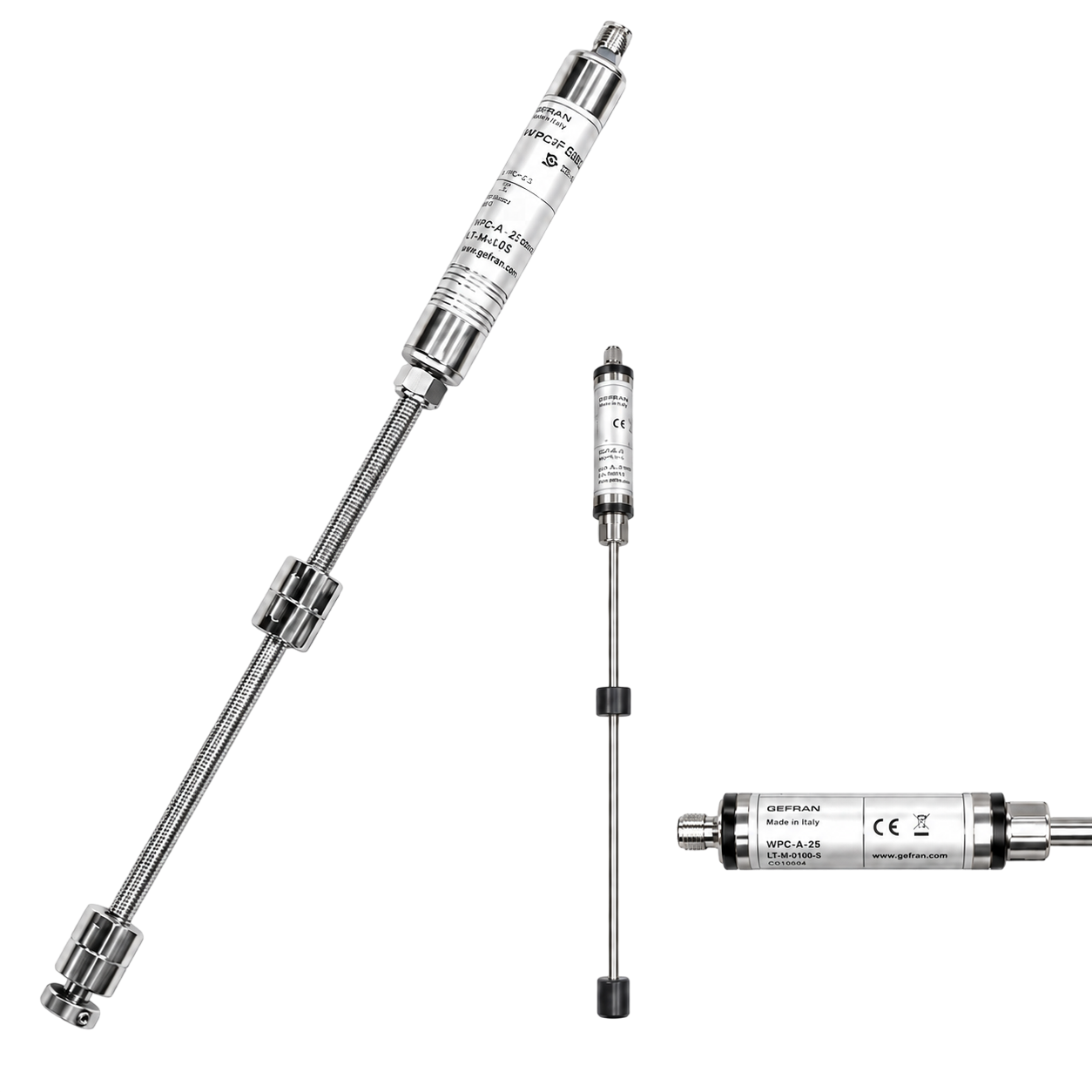

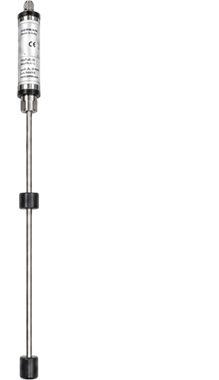

DNS-TGS100

자기왜곡방식 유량 센서

DNS-TGS100 센서

주요 사양

  • 본질안전방폭 인증
  • 유량, 수분 높이, 온도 동시 측정
  • SUS304 메인 바디, ±1mm 고정밀 측정
  • 유류 저장 탱크 수직 설치
02

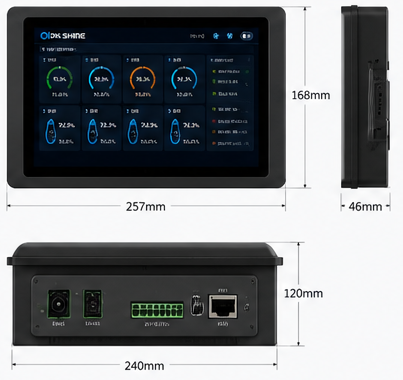

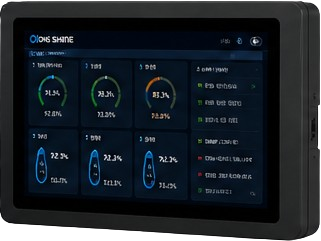

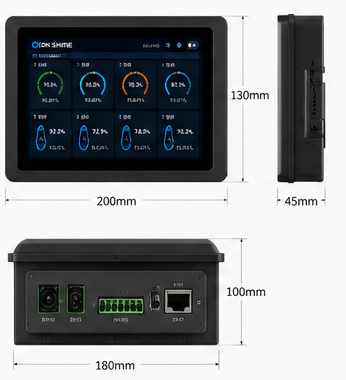

DNS-TGW207/210

LCD 장착형 게이트웨이

DNS-TGW207/210 게이트웨이

주요 사양

  • 7인치 / 10인치 터치 스크린
  • 센서용 RS485 포트 내장(유선)
  • TGM200(PC SW) Ethernet(TCP/IP)
  • 현장 모니터링 및 원격 시스템 연동
  • 무선통신 옵션 지원(Wifi/LTE)
03

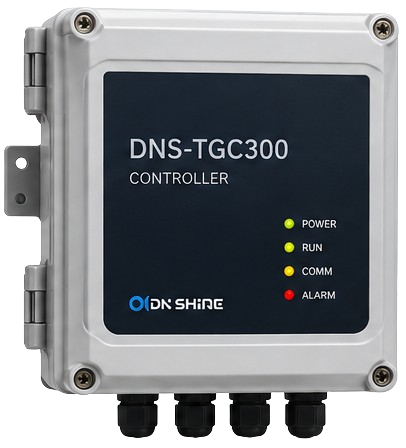

DNS-TGC300

LCD 미장착 컨트롤러

DNS-TGC300 컨트롤러

주요 사양

  • 원격 관제 중심 컨트롤러
  • IP66 등급 / 실외 설치 가능
  • 최대 36개 센서(탱크) 연결 / 최적 12개
  • 센서용 RS485 포트 내장(유선)
  • TGM200(PC SW) Ethernet(TCP/IP)
04

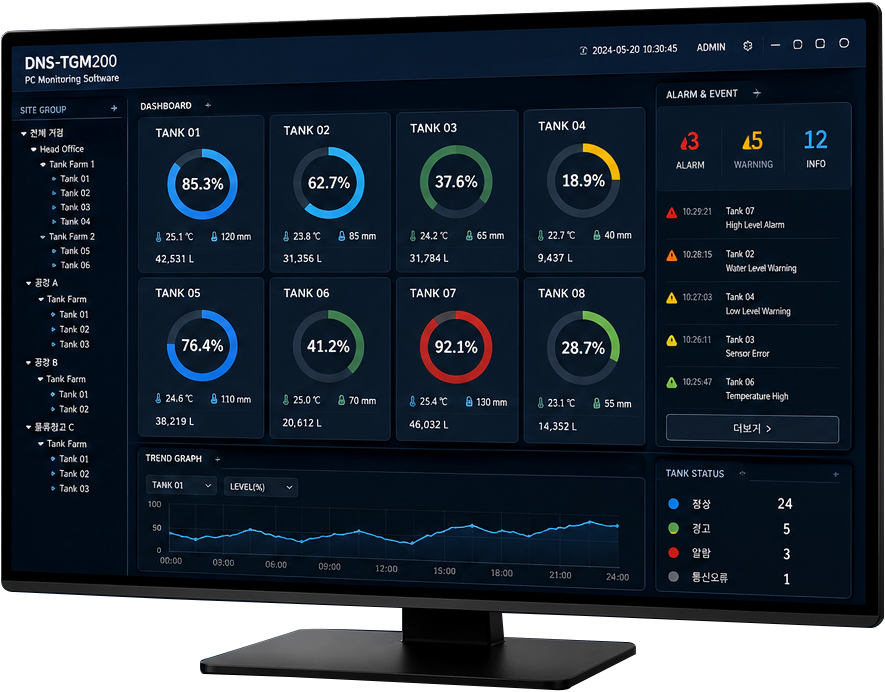

DNS-TGM200

PC 모니터링 SW

DNS-TGM200 PC 모니터링 SW

주요 사양

  • 다수 거점 동시 실시간 모니터링 지원
  • 탱크 이력 데이터 트랜드 분석
  • 구성 장치 이상 여부 알람
  • 권한별 사용자 관리
  • (통계적 방식) 미세 누유 탐지 알람 기능 외
    운영 최적화 알고리즘 탐재

System Architecture

시스템 구성도

설치 환경에 따라 시스템 구성을 선택하세요.

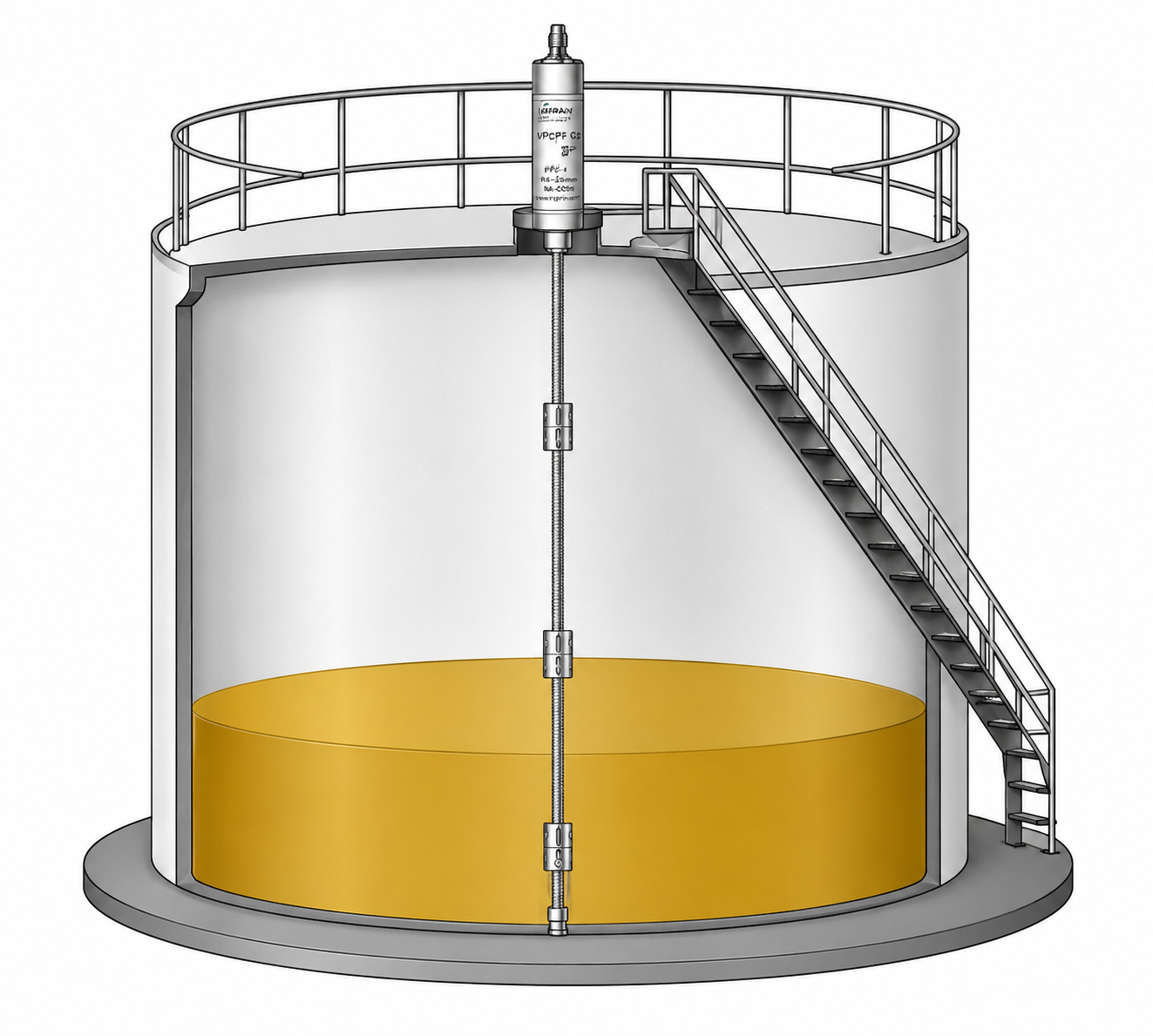

1 현장(탱크 및 센서)

최대 36개 센서 연결

탱크 및 센서

DNS-TGS100 TLG 센서

유량·수분·온도 측정

센서1
센서2
···
센서3
센서4

측정 항목

유량
(레벨)
수분
(워터 바텀)
온도

※ 센서 통신: RS-485 (Modbus RTU)

RS-485
2 현장 장비 (LCD 장착형 게이트웨이)
DNS-TGW207/210
LCD 게이트웨이
현장 직접 운영
TGW207/210

주요 사양

  • 7인치 / 10인치 터치 스크린
  • 센서용 RS485 포트 내장(유선)
  • TGM200(PC SW) Ethernet(TCP/IP)
  • 현장 모니터링 및 원격 시스템 연동
  • 무선통신 옵션 지원(Wi-Fi / LTE)
  • AC 90~250V 전원
TCP/IP
데이터 전송
3 통신 구간
인터넷 / 외부망
공인 IP 접속
외부 통신 구간

통신 방식

  • TCP/IP (Ethernet)
  • Wi-Fi (선택)
  • 고정 IP / DDNS 지원
  • VPN (옵션)
TCP/IP
모니터링 접속
4 원격 모니터링
DNS-TGM200
원격 모니터링 PC
다수 거점 지원
TGM200

모니터링 항목

  • 실시간 유량/수위/온도/수분
  • 유량 계산 (Gross / Net)
  • 알람 및 이벤트
  • 장비 상태 / 통신 상태
  • 데이터 조회 및 리포트
  • 다수 거점 통합 모니터링
1 현장(탱크 및 센서)

최대 36개 센서 연결

탱크 및 센서

DNS-TGS100 TLG 센서

유량·수분·온도 측정

센서1
센서2
···
센서3
센서4

측정 항목

유량
(레벨)
수분
(워터 바텀)
온도

※ 센서 통신: RS-485 (Modbus RTU)

RS-485
2 현장 장비 (LCD 미장착 컨트롤러)

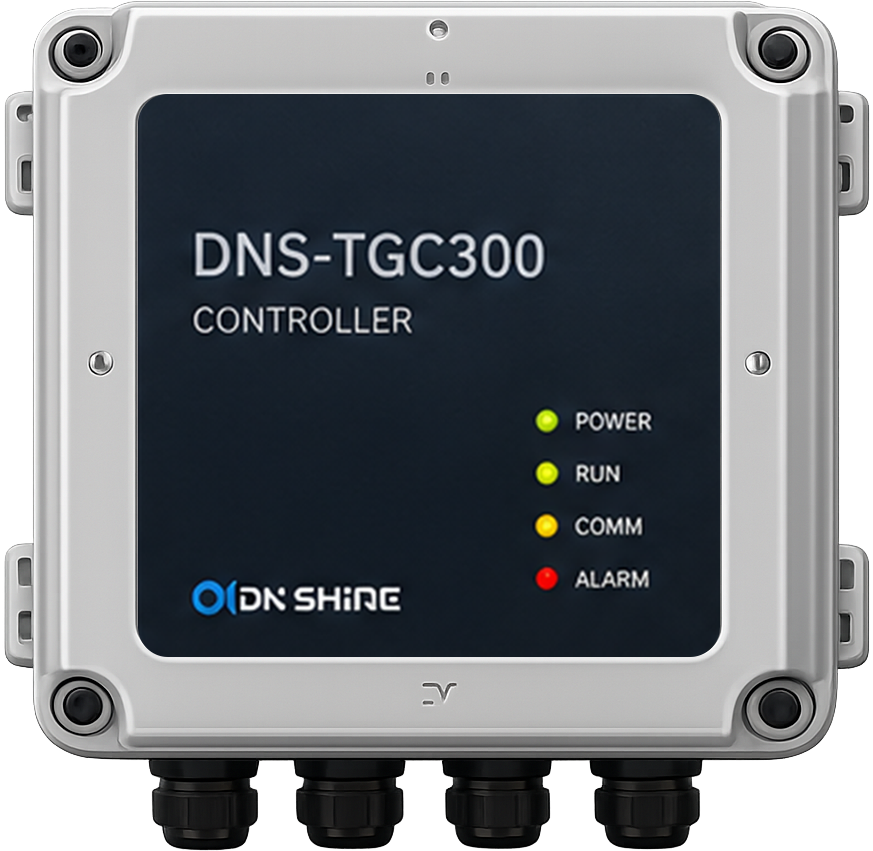

DNS-TGC300
컨트롤러
원격 관제 중심 장비
TGC300

주요 사양

  • 원격 관제 전용 컨트롤러
  • IP66 등급 / 실외 설치 가능
  • 최대 36개 센서(탱크) 연결 / 최적 12개
  • 센서용 RS485 포트 내장(유선)
  • TGM200(PC SW) Ethernet(TCP/IP)
  • DC 12~24V 전원
TCP/IP
데이터 전송
3 통신 구간
인터넷 / 외부망
공인 IP 접속
외부 통신 구간

통신 방식

  • TCP/IP (Ethernet)
  • 고정 IP / DDNS 지원
  • VPN (옵션)
TCP/IP
모니터링 접속
4 원격 모니터링
DNS-TGM200
원격 모니터링 PC
다수 거점 지원
TGM200

모니터링 항목

  • 실시간 유량/수위/온도/수분
  • 유량 계산 (Gross / Net)
  • 알람 및 이벤트
  • 장비 상태 / 통신 상태
  • 데이터 조회 및 리포트
  • 다수 거점 통합 모니터링

주요 기능

실시간 모니터링 유량,수분,온도
실시간 표시
알람 및 이벤트 하한선, 수분침하, 넘침, 누유 등 알람
데이터 저장/분석 최대 4년간 저장
트렌드 및 리포트
다중 거점 지원 여러 사이트 통합 원격 모니터링

설치 및 운용 특징

간편 설치 현장 LCD형
즉시 운용 가능
확장성 최대 36개 탱크
연결 지원
안정성 RS-485 기반
안정적 통신
제조사 독립 동일 LAN 내
PC 추가 운용 가능

범례

RS-485 통신
TCP/IP 통신
선택 사항

PRODUCT SELECTION GUIDE

제품 선택 가이드

설치 환경에 맞는 최적 구성

게이트웨이와 컨트롤러는 설치 환경 및 운용 방식에 따라 선택하세요.
설치 규모, 네트워크 구성, 운영 목적에 따라 가장 효율적인 시스템 구성을 제공합니다.

TGW207 / TGW210

LCD 장착형 게이트웨이

현장 LCD 기반 직접 운영
TGW207 / TGW210
  • 별도 PC 없이 실시간 상태 확인 가능
  • 센서 연결 및 데이터 수집/전송
  • 터치 스크린을 통한 쉬운 설정 및 제어
  • 소규모~중형 현장에 적합
현장 실시간 모니터링 7" / 10" 터치 LCD
센서 연결 RS-485 (유선)
원격 시스템 연동 Ethernet (TCP/IP)
무선 통신 옵션 Wi-Fi / LTE

TGC300

원격 관제형 컨트롤러 (LCD 미장착)

LCD 미장착 원격 관제 전용
TGC300
  • PC 모니터링 소프트웨어와 연동
  • 다수 거점 통합 모니터링 지원
  • 대형 시설 및 원격 관리 환경에 최적화
  • 안정적인 데이터 수집 및 전송
다수 거점 통합 관리 최대 36개 센서 연결
원격 통신 Ethernet (TCP/IP)
안정성 & 내구성 IP66 등급 / 실외 설치
대용량 데이터 처리 최적 12개 연결 권장

어떤 구성으로 선택해야 할까요?

1. 설치 규모

소규모 / 중규모 현장은 TGW207/210,
대규모 / 다수 거점은 TGC300

2. 네트워크 환경

현장 네트워크 그저 직접 운영은 TGW207/210,
중앙 관제 및 원격 운영은 TGC300

3. 운영 목적

현장 중심 직접 운영은 TGW207/210,
통합 관제 및 데이터 분석은 TGC300

전문 상담이 필요하신가요?

환경에 맞는 최적의 구성과 견적 상담을 도와드립니다.

상담 문의하기 →

Key Features

핵심 특징

01

본질 안전방폭 인증

Ex ia ⅡA T4 (18-GA2B0-0222X) 인증. 폭발 및 화재 위험 환경에서도 안전하게 운용 가능한 공식 인증 제품입니다.

Ex ia ⅡA T4 한국가스안전공사
02

고정밀 레벨·온도 측정

자기왜곡방식으로 레벨 선형성 ±1mm, 분해능 0.001mm의 초정밀 측정. 유량과 수분을 동시 측정합니다.

선형성 ±1mm 분해능 0.001mm
03

실시간 원격 통합 관제

TCP/IP 기반 원격 접속으로 다수 거점을 동시 모니터링. 공인 IP 또는 동일 LAN 접속 모두 지원합니다.

TCP/IP 원격 High/Low Alarm
04

자체 기술 특허 보유

유류탱크 재고 관리 모니터링 시스템 및 유류탱크 유량 측정 시스템 — 독자 기술 기반 상용화 제품.

특허 10-1876341 특허 10-1971650
고정밀 측정 자기왜곡 원리로 유량·수분·온도 동시 측정
(분해능 0.001mm)
실시간 모니터링 실시간 데이터 수집 및 표시
다수 탱크 통합 모니터링
원격 관제 PC·모바일을 통한 원격 감시
알람 및 이벤트 즉시 확인
안전 & 신뢰성 본질안전방폭 인증(Ex ia ⅡA T4) IP66/IP68 등급, 실외 설치 지원
데이터 분석 & 리포트 이력 데이터 저장 및 분석
리포트 생성 및 다운로드
확장성 최대 32개 게이트웨이 연결 다양한 현장 환경에 유연하게 대응

DNS-TG-SYSTEM

적용 분야

다양한 산업 현장에서 신뢰할 수 있는 탱크 관리 솔루션

DNS-TG-SYSTEM은 다양한 유류 저장 및 관리 환경에 최적화된 솔루션을 제공합니다.
정확한 계측, 실시간 모니터링, 원격 관리로 효율성과 안전성을 동시에 실현합니다.

주유소

주유소 탱크의 유류, 수분, 온도를 실시간으로 측정 및 관리하여 안전하고 효율적인 운영을 지원합니다.

주유소
  • 실시간 재고 모니터링
  • 누유 및 이상 알람
  • 정밀 계량 및 데이터 관리

저장 탱크시설

대형 저장 탱크의 액면, 온도, 수분을 정밀하게 측정하며 재고 관리와 안전 운용을 최적화합니다.

저장 탱크시설
  • 정밀 액면 측정
  • 온도·수분 감시
  • 재고 및 입·출하 관리

산업현장

산업 설비의 유류 사용량과 탱크 상태를 실시간으로 모니터링하여 생산 효율성과 안정성을 향상시킵니다.

산업현장
  • 설비 연동 모니터링
  • 유류 사용량 분석
  • 이상 상태 즉시 대응

물탱크
( 상수용 물탱크 & 치수용 지하저류조 )

상수용 물탱크와 치수용 지하저류조를 통합 관리하여 공급 안정성과 수방 안전성을 높입니다.

유류 터미널
  • 상수용 물탱크 통합 관리
  • 치수용 지하저류조 통합 관리
  • 급수 및 수위(수량) 관리
  • 안전 규정 및 리포트 관리

통합 관제 센터

여러 사업장의 현장 데이터를 통합하여 중앙에서 실시간 모니터링 및 분석, 의사결정을 지원합니다.

통합 관제 센터
  • 다수 거점 통합 모니터링
  • 실시간 데이터 분석
  • 알람 및 이벤트 통합 관리

모든 환경에서
안전하고 효율적인 탱크 관리

안전성 강화 누유·과충전 등 위험 요소 사전 감지
운영 효율 향상 정확한 데이터 기반 효율적 운영
비용 절감 재고 최적화 및 손실 최소화
규정 준수 지원 보고서 자동 생성 및 데이터 보관

DNS-TG-SYSTEM

상담 문의하기

전문가가 고객님의 환경에 최적화된 솔루션을 제안해드립니다.

제품 구매·설치·기술 지원 등
모든 문의 사항을 신속하게 안내해드립니다.

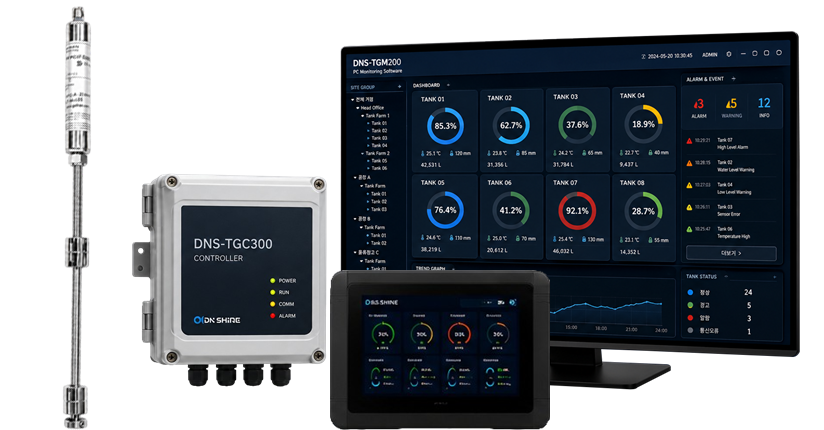

DNS-TG-SYSTEM 제품 컬렉션
